Vector network analyzer

Beim komplizierten Tanz der Hochfrequenz tests (RF) sind Präzision und Effizienz von größter Bedeutung. Geben Sie dieVektor-Netzwerk-Analysator (VNA), Ein meisterhaftes Instrument, das die Art und Weise, wie Ingenieure mit HF-Tests umgehen, revolution iert hat. Von den geschäftigen Produktions linien bis zur ruhigen Intensität von F & E-Labors sind VNAs die unbesun genen Helden, um sicher zustellen, dass jede Antenne singt und jedes Signal seine Integrität beibehält. In diesem Artikel werden die transform ativen Auswirkungen von VNAs auf HF-Tests untersucht, wobei ihre Rolle, ihr Verständnis und die verschiedenen verfügbaren Arten von n Alibaba.com sowie ihre wichtigsten Funktionen, Anwendungen und Wartungs praktiken untersucht werden.

Vektor-Netzwerk analysatoren (VNAs)Sind im Bereich der HF-Tests von zentraler Bedeutung, wo sie dazu dienen, Konstruktion simulationen zu validieren und sicher zustellen, dass HF-Komponenten und-Geräte bestimmte Leistungs kriterien erfüllen. VNAs werden von Ingenieuren für F & E und Fertigungs tests eingesetzt und sind in verschiedenen Phasen der Produktent wicklung maßgeblich beteiligt. Sie sind für Komponenten entwickler unerlässlich, um die Leistung von HF-Komponenten wie Verstärkern, Filtern und Antennen zu überprüfen. Systement wickler verlassen sich auf VNAs, um sicher zustellen, dass die Subsystem-und Systems pezifi kationen eingehalten werden, während Fertigungs linien sie verwenden, um die Produkt konformität mit den Spezifikationen vor dem Vertrieb zu bestätigen.

VNAs sind insofern einzigartig, als sie eine Signalquelle und mehrere Empfänger kombinieren, um sowohl die reflektierten als auch die übertragenen Signale eines Device-Under-Test (DUT) zu messen. Diese doppelte Fähigkeit ermöglicht ein umfassendes Testen von Komponenten innerhalb von HF-Systemen, wie z. B. die Effizienz von Antennen bei der Signal übertragung und die Wirksamkeit von Mischern bei der Frequenz umwandlung. Die Vielseitigkeit von VNAs erstreckt sich auch auf Feld operationen, bei denen sie zur Überprüfung und Fehler behebung von bereit gestellten HF-und Mikrowellen systemen eingesetzt werden.

Vektor-Netzwerk analysatoren (VNAs)Sind hoch entwickelte Geräte, die verwendet werden, um die elektrische Leistung von Komponenten und Schaltungen in Kommunikation systemen zu messen. Diese Analysatoren charakterisieren Komponenten durch ihre Auswirkungen auf die Amplitude und Phase von Tests ignalen über einen Frequenz bereich. Das Kern konzept hinter VNAs ist die Verwendung von Streu parametern oder S-Parametern, die für die Bewertung der Signal integrität wesentlich sind.

VNAs sind entscheidend, um sicher zustellen, dass Signale mit maximaler Effizienz und minimaler Verzerrung übertragen werden, was für die Aufrechterhaltung der Integrität der zu übermitteln den Informationen von entscheidender Bedeutung ist. Sie erreichen dies, indem sie sowohl das lineare als auch das nichtlineare Verhalten der zu testenden Geräte (DUT) bewerten. Es wird erwartet, dass lineare Geräte konsistente Größen-und Phasen änderungen vornehmen, ohne neue Signale zu erzeugen, während nichtlineare Geräte Frequenz verschiebungen oder zusätzliche Frequenz komponenten einführen können.

Die Leistung von VNAs bei der linearen verzerrung freien Übertragung wird durch ihre Fähigkeit ver anschaulicht, eine flache Amplituden antwort und eine lineare Phasen antwort über die gewünschte Bandbreite aufrecht zu erhalten. Diese Präzision ist entscheidend bei der Analyse des Verhaltens von Signalen durch verschiedene Geräte, wie z. B. Filter, die die Signal wellenform durch Dämpfung bestimmter Frequenzen verändern können. Das Verständnis dieser Effekte ist für die Entwicklung und Herstellung zuverlässiger und effizienter Kommunikation systeme von grundlegender Bedeutung.

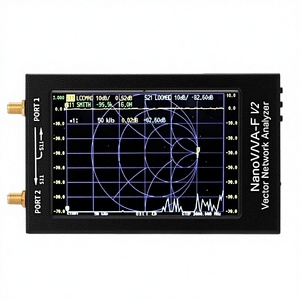

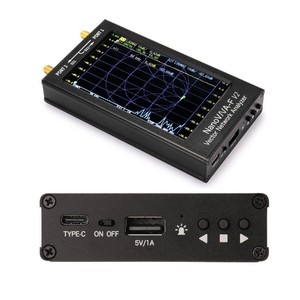

Alibaba.com präsentiert ein vielfältiges AngebotVektor-Netzwerk analysatoren (VNAs)Catering für verschiedene Frequenz mess bedürfnisse. Die Auswahl umfasst Handheld-Modelle, die aufgrund ihrer Portabilität ideal für Feld anwendungen sind. Für umfassendere Anforderungen kombinieren multifunktion ale Analysatoren die Funktionen eines Site Masters, eines Spektrum analysators und eines VNA und decken einen breiten Frequenz bereich ab. Spezial isierte Optionen sind auch für bestimmte Branchen anwendungen verfügbar.

Die angebotenen VNAs erstrecken sich auf Geräte mit erweiterten Funktionen wie großen Displays und Unterstützung für eine Vielzahl von Frequenzen, einschl ießlich Kurzwellen-HF-UHF-UHF. Für Benutzer, die eine hohe Präzision und einen breiten Frequenz bereich benötigen, gibt es Optionen, die USB-basierte und umfangreiche Test funktionen bieten. Tragbare Lösungen bieten Komfort, ohne Kompromisse bei der Leistung einzugehen, mit kompakten Displays und robuster Funktional ität.

Die Plattform listet auch Analysatoren auf, die für bestimmte Tests zen arien mit großen Bildschirmen und Dynamik bereich entwickelt wurden, oder Handheld-Analysatoren für Ethernet-und HF-Vektor messungen. Für die Antennen analyze gibt es eine Reihe von VNAs mit unterschied lichen Bildschirm größen und Frequenz bereichen, um sicher zustellen, dass für jede Antennen prüf anforderung eine geeignete Option vorhanden ist. Jeder VNA wurde entwickelt, um genaue Messungen bereit zustellen und die Zuverlässigkeit von Fachleuten aus verschiedenen Branchen zu gewährleisten.

Vektor-Netzwerk analysatoren (VNAs)Sind hoch entwickelte Test instrumente, die für HF-Tests von entscheidender Bedeutung sind, mit Spezifikationen, die sich direkt auf ihre Leistung auswirken. Spuren rauschen ist eine wichtige Spezifikation, die den bei Messungen vorhandenen Geräusch pegel angibt, der typischer weise in Milli-dB quant ifi ziert wird. Dieser Faktor ist besonders wichtig bei der Beurteilung der Filter welligkeit und kann die Genauigkeit bestimmter Messungen erheblich beeinflussen.

Die Anzahl der Test ports auf einem VNA ist ein weiteres wichtiges Merkmal. Für zu testende Geräte sind möglicher weise zwei, vier oder mehr Ports erforderlich, und der ausgewählte Analysator muss diesen Bedarf berücksichtigen. Während mehr Ports eine größere Vielseitigkeit bieten, tragen sie auch zu den Kosten bei und erfordern ein Gleichgewicht basierend auf den Testa forderungen.

Die Messzeit ist ein kritischer Faktor, insbesondere in Produktions umgebungen, in denen sie den Durchsatz und die Kosten beeinflussen kann. Fortschritt liche HF-Produkte erfordern häufig eingehende Tests, und ein VNA, der die Testzeit minimiert, ohne die Genauigkeit zu beeinträchtigen, kann die Produktivität erheblich verbessern.

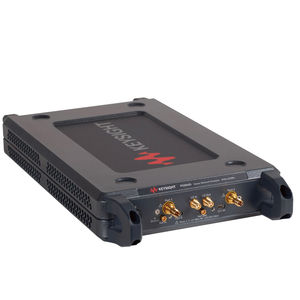

Moderne VNAs gibt es in verschiedenen Formen, einschl ießlich der Varianten Bench top, USB und PXI. USB-VNAs nutzen die Computer verarbeitung leistung zur Steuerung und Anzeige, häufig mithilfe eines FPGA zur Signal verarbeitung. PXI-Systeme bieten eine integrierte Lösung, ideal für Umgebungen, in denen mehrere Instrumente zusammen verwendet werden. Die Kompatibilität mit Computer betriebs systemen und-schnitts tellen wie GPIB, Firewire, USB und Ethernet ist für die Integration in vorhandene Systeme unerlässlich.

Vektor-Netzwerk analysatoren (VNAs)Sind entscheidend für das Testen und Sicherste llung des ordnungs gemäßen Funktionierens von HF-Komponenten in verschiedenen Branchen. Sie sind ein wesentlicher Bestandteil der Entwicklung und Wartung von drahtlosen Technologien und werden in einem breiten Spektrum von HF-und Hochfrequenz anwendungen eingesetzt. Im Bereich der Telekommunikation sind beispiels weise VNAs für die Validierung der Leistung von Mobilfunk netzen, Wi-Fi und anderen drahtlosen Kommunikation systemen unerlässlich. Im Automobils ektor profitieren vernetzte Autos vonVNA-PrüfungUm einen zuverlässigen Betrieb von RF-Komponenten sicher zustellen. Das Internet der Dinge (IoT), das eine Vielzahl verbundener Geräte umfasst, stützt sich auch auf VNAs für die Überprüfung von HF-Komponenten, um eine nahtlose Integration und Funktional ität zu gewährleisten. Darüber hinaus spielen VNAs eine entscheidende Rolle im Bereich der Computernetz werke, wo Hochfrequenz signale eine Norm sind. Die genaue Validierung von System komponenten wie Antennen, Filtern und Mischern wird durch VNAs ermöglicht, die Parameter wie Rücklauf verlust oder VSWR messen, um die Antennen effizienz zu bestimmen. Systement wickler und Fertigungs ingenieure setzen häufig VNAs ein, um zu bestätigen, dass alle Produkte vor der Markte in führung die festgelegten Leistungs kriterien einhalten, um Zuverlässigkeit und Kunden zufriedenheit zu gewährleisten.

Vektor-Netzwerk analysatoren (VNAs)Bieten deutliche Vorteile für HF-Tests, die für die Entwicklung und Validierung von drahtlosen Technologien von entscheidender Bedeutung sind. VNAs sind ein wesentlicher Bestandteil von Design anwendungen, bei denen sie die Markt reife beschleunigen, indem sie den Bedarf an physischen Prototypen durch die Validierung von Designs imulat ionen minimieren. In der Fertigung sind VNAs unerlässlich, um sicher zustellen, dass HF-Komponenten und-Geräte vor dem Versand die festgelegten Leistungs kriterien erfüllen.

Für F & E-Ingenieure und Fertigungs testing enieure sind VNAs in verschiedenen Produktent wicklung phasen unverzicht bar. Sie werden verwendet, um die Leistung von Komponenten wie Verstärkern, Filtern und Antennen zu bestätigen, um sicher zustellen, dass die Systems pezifi kationen erfüllt werden. VNAs spielen auch eine zentrale Rolle bei Feld operationen, bei denen sie zur Überprüfung und Fehler behebung von HF-und Mikrowellen systemen eingesetzt werden.

Der einzigartige Funktions umfang von VNAs, einschl ießlich ihrer Fähigkeit, ein bekanntes Stimulus signal zu erzeugen und die Reaktion mit hoher Präzision zu messen, unter scheidet sie von anderen HF-Test geräten. Diese Fähigkeit ermöglicht die genaue Charakterisierung von Geräten, wobei sowohl die Größe als auch die Phase der Signale bewertet werden. Die Verwendung von VNAs beim Testen führt zu zuverlässige ren und effizienteren HF-Systemen, was für verschiedene Anwendungen und Branchen von entscheidender Bedeutung ist.

Bei der Auswahl einesVektor-Netzwerk-Analysator (VNA)Für Ihre Bedürfnisse on Alibaba.com, ist es wichtig, die spezifische Art von Analysator zu berücksichtigen, die mit Ihren Frequenz bereich Anforderungen und Budget beschränkungen ausgerichtet ist. Verschiedene Hersteller bieten eine Vielzahl von VNAs mit jeweils einzigartigen Merkmalen und Spezifikationen an. Es ist von Vorteil, diese Aspekte zu vergleichen, um die am besten geeignete VNA für Ihre Anwendungen zu identifizieren. Zu den wesentlichen Spezifikationen gehören der Frequenz bereich, die Mess funktionen und die Anzahl der Ports. VNAs gibt es in verschiedenen Formfaktoren, wie z. B. Handheld-, Benchtop-und modulare Einheiten, mit Optionen wie 2-Port-, 4-Port-und 8-Port-Konfigurationen. Die Wahl eines VNA sollte sich an der beabsichtigten Verwendung orientieren, sei es für die Leistungs messung, das Debugging oder die Charakterisierung von Schaltkreisen, üblicher weise in Branchen wie Telekommunikation, Luft-und Raumfahrt und Automobil. Durch sorgfältige Bewertung dieser Faktoren können Sie eine VNA o-n Alibaba.com finden, die Ihren technischen Anforderungen entspricht und Ihre Testziele effektiv unterstützt.

Regelmäßige vorbeugende Wartung ist entscheidend für die Langlebig keit und optimale Leistung vonVektor-Netzwerk analysatoren (VNAs). Um ungeplante Ausfallzeiten und teure Reparaturen zu vermeiden, ist es wichtig, eine Routine festzulegen, die die Reinigung, Anpassung und Überprüfung Ihres VNA umfasst. Dies stellt nicht nur sicher, dass das Instrument mit maximaler Effizienz funktioniert, sondern verlängert auch seine Lebensdauer.

Die Durchführung von Betriebs-und Verifizierungs tests ist ein wesentlicher Bestandteil der Wartung Ihres VNA. Diese Tests bewerten verschiedene Parameter, um zu bestätigen, dass der Analysator innerhalb seines spezifizierten Temperatur bereichs korrekt arbeitet. Wenn das Instrument diese Tests nicht besteht, sind weitere Leistungs bewertungen erforderlich, um Probleme zu identifizieren und zu beheben.

Hersteller bieten häufig sowohl manuelle als auch automat isierte Software optionen für die Durchführung von Leistungs tests an. Durch die regelmäßige Nutzung dieser Ressourcen können Sie potenzielle Probleme präventiv identifizieren, bevor sie zu größeren Bedenken führen, die profession elle Reparatur dienste erfordern.

Für den Fall, dass Ihr VNA trotz sorgfältiger Wartung Reparaturen benötigt, ist es ratsam, erfahrene Fachleute zu suchen, die sich auf Präzisions test-und Messgeräte spezial isiert haben. Sie können kosten günstige Lösungen und einen schnellen Turnaround anbieten, um sicher zustellen, dass Ihr Betrieb nur minimal gestört wird.

Vektor-Netzwerk analysatoren (VNAs)Stehen als Eckpfeiler der HF-Tests und bieten beispiellose Präzision und Effizienz in verschiedenen Branchen. Sie haben die Test landschaft neu definiert, indem sie kritische Einblicke in die Leistung von HF-Komponenten geben, um sicher zustellen, dass die Geräte strenge Spezifikationen erfüllen, bevor sie auf den Markt kommen. Die Vielseitigkeit von VNAs, die durch die vielfältigen verfügbaren n Alibaba.com unterstrichen wird, richtet sich an jedes denkbare Tests zenario, von Handheld-Einheiten für Feld anwendungen bis hin zu hoch entwickelten Benchtop-Modellen für umfassende Analysen. Der Schlüssel zur Nutzung des vollen Potenzials dieser Instrumente liegt im Verständnis ihrer Spezifikationen, Anwendungen und Wartungs anforderungen. Durch eine fundierte Wahl der n Alibaba.com und die Einhaltung sorgfältiger Pflege routinen können Fachleute die Langlebig keit und Zuverlässigkeit ihrer VNAs sicherstellen. Wie wir gesehen haben, sind VNAs in den Bereichen Telekommunikation, Automobil oder Luft-und Raumfahrt unverzicht bar für die Entwicklung und Wartung modernster HF-Technologien. Innovation vorantreiben und nahtlose Kommunikation in einer zunehmend vernetzten Welt gewährleisten.
